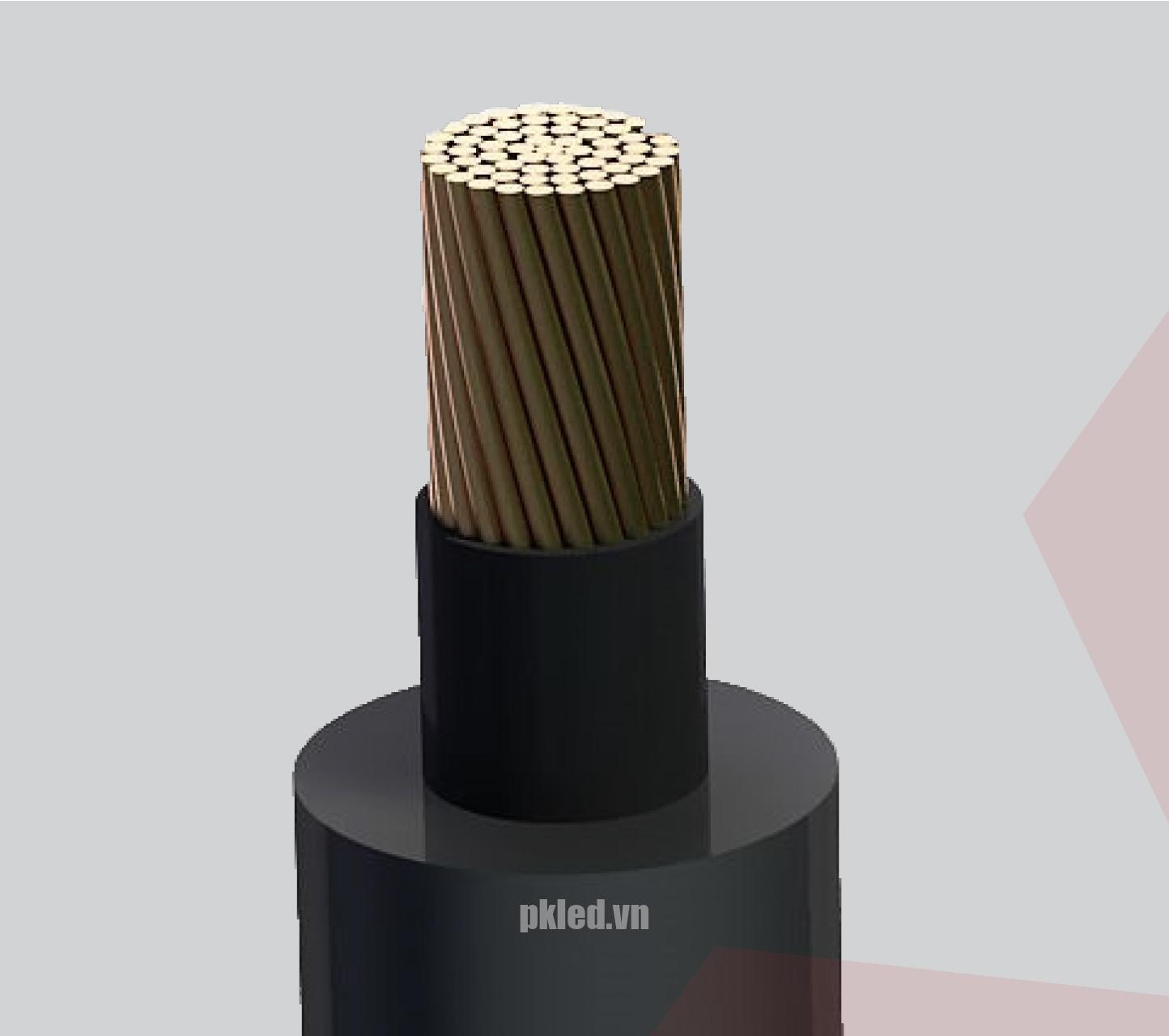

Cáp điện Cadivi CX1V/WBC 120 – 12/20(24) kV cáp trung kế 1 lõi 19 sợi ruột dẫn đồng

Cáp điện Cadivi CX1V/WBC 120 – 12/20(24) kV cáp trung kế 1 lõi 19 sợi ruột dẫn đồng
1. TỔNG QUAN
– Cáp trung thế treo dùng để truyền tải, phân phối điện, cấp điện áp 12/20 (24) kV hoặc 12,7/22 (24) kV, tần số 50 Hz, lắp đặt trên trên sứ, trên cột.
– Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90 0C.
– Nhiệt độ cực đại cho phép khi ngắn mạch là 250 0C, với thời gian không quá 5 giây.
2. TIÊU CHUẨN ÁP DỤNG
Tùy theo yêu cầu của khách hàng, CADIVI có khả năng sản xuất Cáp trung thế treo ở cấp điện áp 12/20 (24) kV hoặc 12,7/22 (24) kV theo tiêu chuẩn TCVN 5935- 1995/IEC 502

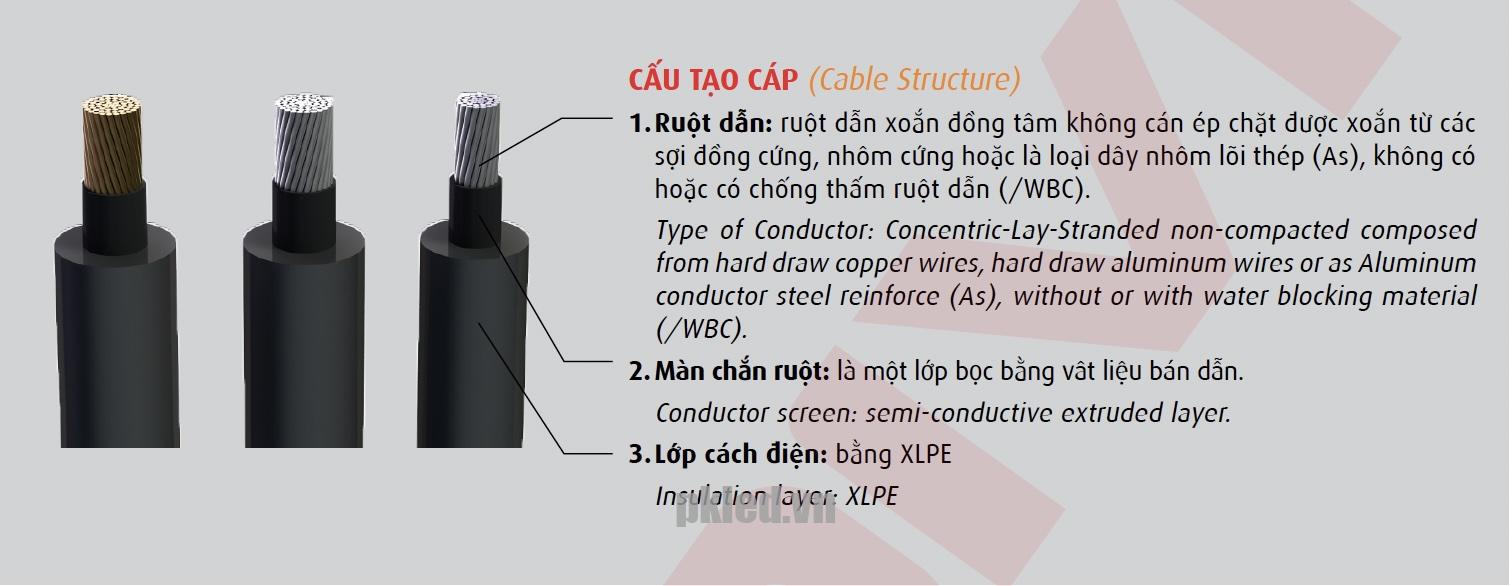

– Vật liệu ruột dẫn: Sợi đồng cứng, sợi nhôm cứng hoặc sợi nhôm cứng kết hợp với sợi thép.
– Cấu tạo ruột dẫn: Ruột dẫn xoắn đồng tâm, không ép chặt theo tiêu chuẩn TCVN 6612/IEC 228; Dây nhôm lõi thép phù hợp với tiêu chuẩn TCVN 6483, DIN 48204, IEC 61089, ASTM B 232…
– Chống thấm ruột dẫn: Cáp có chất chống thấm ruột dẫn, đạt tiêu chuẩn chống thấm IEC 60502 có ký hiệu (/WBC)
– Các chủng loại Cáp trung thế treo:
a. Cáp trung thế treo không vỏ, không màn chắn ruột dẫn.
• Ruột đồng/nhôm hoặc nhôm lõi thép, cách điện XLPE, không vỏ: CX (AX hoặc AsX).
b. Cáp trung thế treo không vỏ, có màn chắn ruột dẫn
• Ruột đồng/nhôm hoặc nhôm lõi thép, cách điện XLPE, không vỏ, có lớp bán dẫn ruột dẫn: CX1 (AX1 hoặc AsX1).
c. Cáp trung thế treo có màn chắn ruột dẫn, có vỏ
• Ruột đồng/nhôm hoặc nhôm lõi thép, cách điện XLPE, vỏ PVC, có lớp bán dẫn ruột dẫn: CX1V (AX1V hoặc AsX1V).
• Ruột đồng/nhôm hoặc nhôm lõi thép, cách điện XLPE, vỏ HDPE, có lớp bán dẫn ruột dẫn: CX1E (AX1E hoặc AsX1E).
d. Cáp trung thế treo không vỏ, có màn chắn ruột dẫn, có chống thấm ruột dẫn
• Ruột đồng/nhôm hoặc nhôm lõi thép, có chống thấm, cách điện XLPE, không vỏ, có lớp bán dẫn ruột dẫn: CX1/WBC (AX1/WBC hoặc AsX1/WBC).
e. Cáp trung thế treo có vỏ, có màn chắn ruột dẫn, có chống thấm ruột dẫn
• Ruột đồng/nhôm hoặc nhôm lõi thép, có chống thấm, cách điện XLPE, vỏ PVC, có lớp bán dẫn ruột dẫn: CX1V/WBC (AX1V/WBC hoặc AsX1V/WBC).
• Ruột đồng/nhôm hoặc nhôm lõi thép, có chống thấm, cách điện XLPE, vỏ HDPE, có lớp bán dẫn ruột dẫn: CX1E/WBC (AX1E/WBC hoặc AsX1E/WBC).
